Аппарат для гашения извести (гидратор).

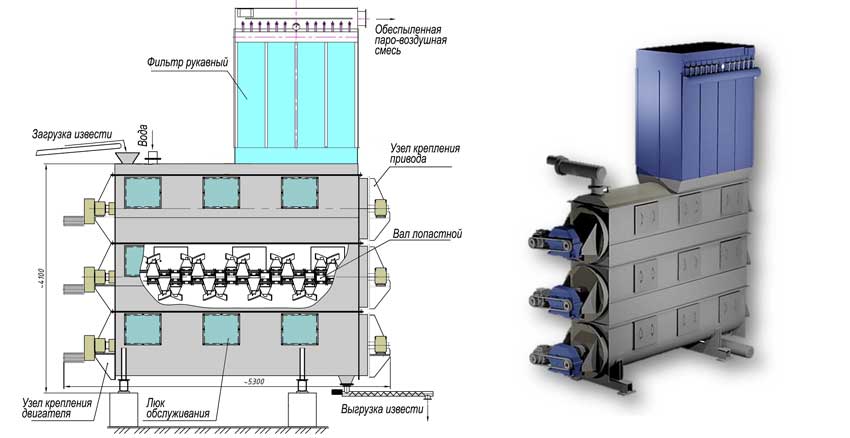

Трехступенчатый аппарат для гашения извести (гидратор) используемый в технологической схеме гашения извести представлен на рисунке. В качестве сырья используется дробленая известь размером кусков до 20 мм. В зависимости от качества сырья и схемы гашения возможно получение гашеной извести 1 или 2 сорта в соответствии с ГОСТ 9179-77. Основные характеристики аппарата, сырья и конечного продукта – гашеной извести представлены в таблице.
Аппарат для гашения извести может быть установлен на открытой площадке под навесом или в производственном помещении.
Характеристики продукции, сырья и гидратора
|
Показатели |
Значение |
|
Характеристика продукции |
|
Производительность по готовой продукции |
4-5 тонн в час |
|
|
Качество гашеной извести (ГОСТ 9179-77) |
|
Активность (CaO+MgO), не менее |
64-67% |
|
Содержание MgO, не более |
3-5% |
|
Содержание фракции менее 90 мкм |
95% |
|
Влажность, не более |
0,5–1% |
|
|
Характеристика сырья |
|
Известь негашеная дробленая |
0 – 20 мм |
|
Активность (CaO+MgO) |
80-85% |
|
Содержание MgO, не более |
5% |
|
Температура и время гашения |
96°С, 1-3 мин |
|
Характеристика аппарата |
|
|
Габаритные размеры аппарата с фильтром |
5800 мм |
|
Масса пустого аппарата с фильтром |
15 100 кг |
|
Установленная мощность |
45 кВт |
|
Расход негашеной молотой извести (акт. 85%) |
3 т/час |
|
Расход воды общий, |
1,4-1,53 т/час 0,98 т/час |
|
Расход воды на охлаждение |
4-5 м3/час |
|
Запыленность отходящих газов, не более |
20 – 30 мг/м3 |
Основные расходные показатели аппарата на единицу продукции:
- Расход негашеной извести 0,75 т/т
- Расход воды в аппарат 0,5 т/т
- Расход воды на холодильник (при его наличии) 1,5 м3/т
- Расход электроэнергии 8 - 15 кВт.час/т
